उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | योकोहामा फ्लोटिंग रबर फेंडर | सामग्री: | प्राकृतिक रबड़ |
|---|---|---|---|
| रंग: | काला | व्यास: | 0.5 एम ~ 4.5 एम |
| लंबाई: | 1मी~12मी | प्रारंभिक दबाव: | 50 केपीए、80 केपीए |
| प्रयोग: | एसटीएस, एसटीडी आदि। | ||
| हाई लाइट: | योकोहामा फेंडर,योकोहामा टाइप फेंडर,योकोहामा न्यूमेटिक डॉकिंग फेंडर |
||

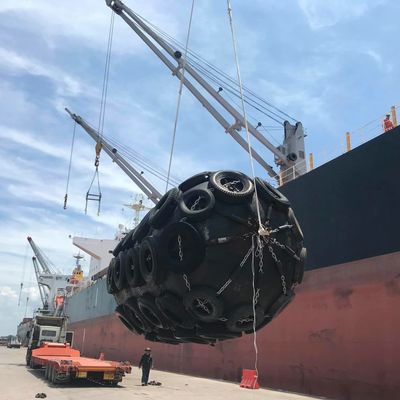

योकोहोअमा वायवीय फेंडर
वायवीय फेंडर स्थायी और अर्ध-स्थायी बंदरगाह अनुप्रयोगों और अपतटीय जहाज-से-जहाज स्थानान्तरण के लिए आदर्श हैं।वे ISO17357-1: 2014 के अनुसार निर्मित होते हैं।फेंडर 300 मिमी से 4,500 मिमी तक के व्यास और 500 मिमी से 12,000 मिमी तक की लंबाई के साथ-साथ विशेष आकार में उपलब्ध हैं।
जेआरबी वायवीय फेंडर के लाभ:
एक बहुमुखी और अच्छी तरह से सिद्ध डिजाइन।जेआरबी न्यूमेटिक फेंडर विभिन्न प्रकार के तटवर्ती और अपतटीय अनुप्रयोगों के अनुरूप स्लिंग प्रकार के रूप में या चेन और टायर नेट के साथ उपलब्ध हैं।
फेंडर प्रकार
वायवीय फेंडर आयाम और प्रदर्शन मान
| IP50 | प्रदर्शन | केवल शरीर | फेंडर वेट चेन नेट (बॉडी को छोड़कर) | गोफन प्रकार | दबाव | शरीर की मोटाई | मूरिंग चेन व्यास | |||
| ऊर्जा (जीईए) | प्रतिक्रिया (जीईए में) |
दबाव (जीईए में) | रिलीफ वाल्व | प्रमाण परीक्षण | ||||||
| दीया।लंबाई (मिमी) | के.जे. | के.एन. | किलो पास्कल | किलोग्राम | किलोग्राम | किलोग्राम | किलो पास्कल | किलो पास्कल | मिमी | मिमी |
| 300 x 600L | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| 500 x 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| 600 x 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| 700 x 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| 800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| 1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| 1000 x 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 x 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 x 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 x 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 x 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 x 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 x 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 x 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| 1700 x 7200L | 516 | 1621 | 133 | 760 | एन/ए | 810 | - | 200 | 16 | 22 |
| 2000 x 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| 2000 x 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| 2000 x 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| 2000 x 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 x 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| 2500 x 5500L | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| 3000 x 5000L | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| 3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 x 6500L | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 x 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| 4500 x 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 x 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| 4500 x 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
विस्तृत छवि
कैसे चुनेंवायवीय फेंडर?
का चयनISO17357 वायवीय फेंडरछोटे और मध्यम आकार के जहाजों के लिए:
| टन भार (टी) | अनुशंसित आयाम: व्यास x लंबाई (एम) | जहाज के प्रकार |
| 50 | 0.5 × 1.0 | मछली पकड़ने की नाव |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | मछली पकड़ने की नाव |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | मछली पकड़ने की नाव, टोबोट |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | मछली पकड़ने का जहाज, टोबोट |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | टोबोट, मालवाहक जहाज |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | मालवाहक जहाज, समुद्री मछली पकड़ने की नाव |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | लादनेवाला जहाज़ |
का चयनISO17357 वायवीय फेंडरबड़े टन भार वाले जहाजों के लिए:
|
डेडवेट टन भार (डीडब्ल्यूटी) |
अनुमानित लैंडिंग गति (एम / एस) |
प्रभावी गतिज ऊर्जा (केएनएम) |
आयाम: व्यास × लंबाई (एम) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
स्थापना विधि
| फेंडर आकार | चेन टायर नेट (सीटीएन) फेंडर्स | वू | |||||
| ए | बी | सी | डी | इ | |||
| व्यास | लंबाई | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| फेंडर आकार | स्लिंग फेंडर | वू | |||||
| ए | बी | सी | डी | इ | |||
| व्यास | लंबाई | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[इकाइयों: एमएम]
अनुप्रयोग
1. तेल टैंकर, एलएनजी और अन्य जहाजों को समुद्र में जहाज द्वारा ले जाया जाता है
2. डॉक ऑपरेशन और शिप बर्थिंग
3. अस्थायी या स्थायी तटीय रक्षा का क्रैशप्रूफ
4. अपतटीय प्लेटफार्मों और इमारतों के लिए क्रैशप्रूफ बफर
